Chaudière à condensation à double échangeur de chaleur atmosphérique

Contrairement aux chaudières traditionnelles qui utilisent uniquement le pouvoir calorifique brut, cette chaudière à condensation à double échangeur thermique adopte un système de calcul du pouvoir calorifique net. Grâce à sa structure d'échange thermique à deux étages, il récupère entièrement la chaleur latente de la vapeur d'eau dans les gaz de combustion, recyclant la chaleur latente de vaporisation générée pendant les processus de combustion et de condensation pour dépasser la limite d'efficacité thermique de 100 %.
La température de l’eau de retour du système de chauffage est le facteur décisif pour l’efficacité de la condensation. Pour exploiter pleinement l’avantage de récupération de chaleur du double échangeur thermique, la température de l’eau de retour doit être maintenue en dessous du point de rosée de 50°C. Le capteur de température extérieure en option réalise une régulation de la température de liaison, maintenant stable la faible température de l'eau de retour pour un fonctionnement à haut rendement de longue durée.

Scénarios applicables et principaux avantages concurrentiels

Cette unité de condensation à double échangeur de chaleur est compatible avec deux terminaux de chauffage intérieur courants : les radiateurs traditionnels en fonte/acier et les systèmes de chauffage au sol basse température. Il permet d'obtenir le meilleur effet d'économie d'énergie lorsqu'il est associé au chauffage par le sol, réduisant ainsi la consommation de gaz domestique et commerciale jusqu'à 30 %. Sa principale compétitivité réside dans l'échange thermique à haut rendement à double échangeur de chaleur, la technologie d'eau chaude à condensation intégrée et la régulation de puissance continue à large plage.
Classé comme équipement de chauffage vert à faible teneur en carbone conforme aux normes d'émission chinoises et internationales, il réduit la température d'évacuation des gaz de combustion pour réduire les pertes de chaleur non valides. Il réduit les émissions d'oxydes d'azote de 80 % et les émissions de monoxyde de carbone de 90 %. Enraciné dans le schéma stratégique bicarbone de la Chine, Baedin optimise les équipements de chauffage à faible émission de carbone pour réduire l’empreinte carbone des utilisateurs et protéger l’environnement atmosphérique.

Paramètres de conception structurelle et de performance

Conçue selon les critères de fabrication allemands et équipée de composants de base importés, la chaudière à double échangeur de chaleur intègre des fonctions de chauffage et d'eau chaude. Il couvre six niveaux de puissance de 20 kW à 40 kW pour s'adapter aux bâtiments de différentes zones. Les modèles de 32 kW/36 kW/40 kW sont équipés en standard de doubles pompes de circulation pour augmenter le débit d'eau du pipeline et réaliser une distribution uniforme de la chaleur intérieure.
Adoptant une technologie de combustion entièrement prémélangée coopérant avec un système d'échange thermique double, l'unité atteint un rendement thermique maximal de 109 %, réduisant les coûts d'exploitation quotidiens de 15 à 30 % par rapport aux chaudières murales ordinaires. Le variateur de fréquence CC intégré évite les démarrages et arrêts fréquents pendant les saisons de transition et les scénarios de faible charge, permettant ainsi des économies intelligentes de gaz et d'énergie.
Soutenue par une détection de température synchrone multipoint, la chaudière produit de l'eau chaude à température constante en 17 ± 2 secondes avec une fluctuation de température contrôlée à moins de 0,5 °C. Les modules de chauffage à grande vitesse adaptés et les capteurs de haute précision fournissent une eau chaude sanitaire instantanée et stable pour une utilisation quotidienne confortable.

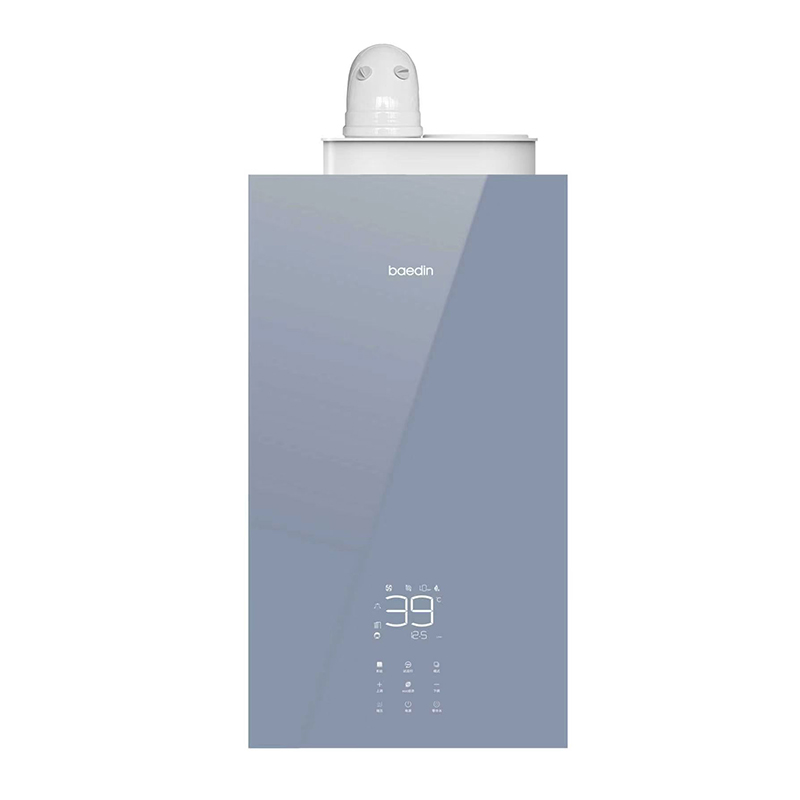

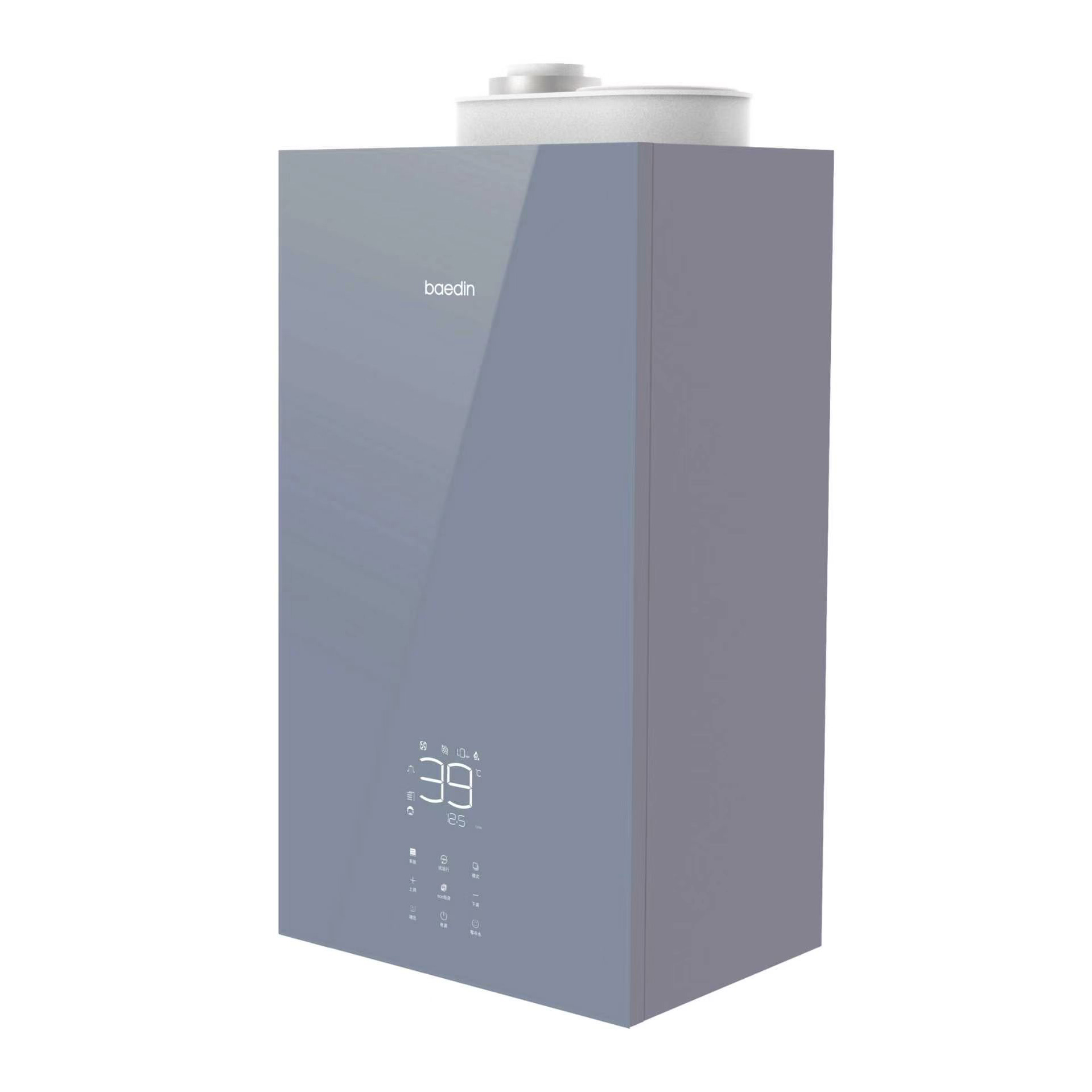

Le boîtier adopte un panneau en verre trempé résistant aux hautes températures de 800 °C, avec une surface anti-rayures et un entretien quotidien simple. Un grand écran LED rétroéclairé blanc de 19 cm × 17,5 cm affiche intuitivement les paramètres de fonctionnement en temps réel et les messages d'erreur. Une pompe de circulation automatique à vitesse variable en option s'adapte aux boucles de chauffage complexes, et une liaison avec des réservoirs de stockage d'eau chaude externes est disponible pour les villas et les scénarios de demande en eau élevée dans les grands espaces.

Composants de base et configuration standard

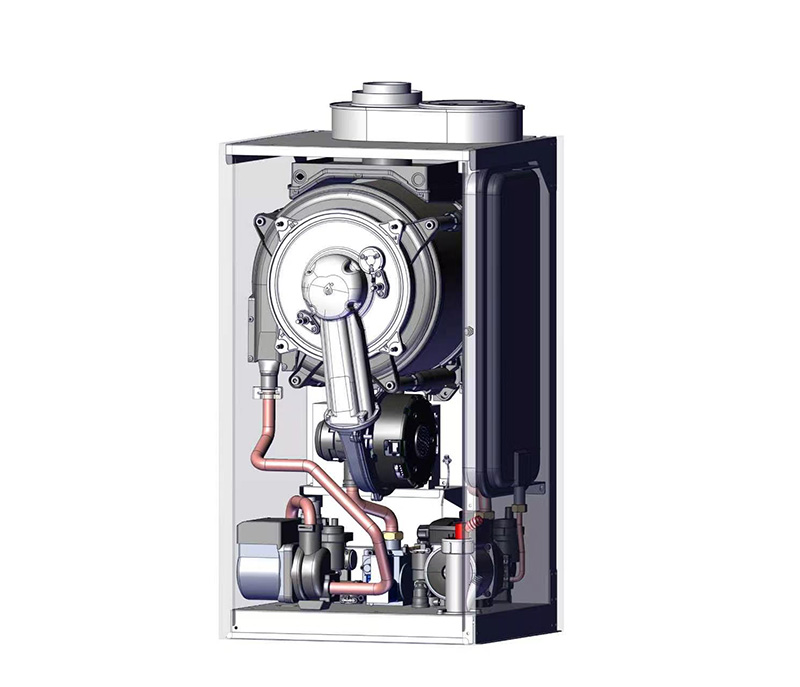

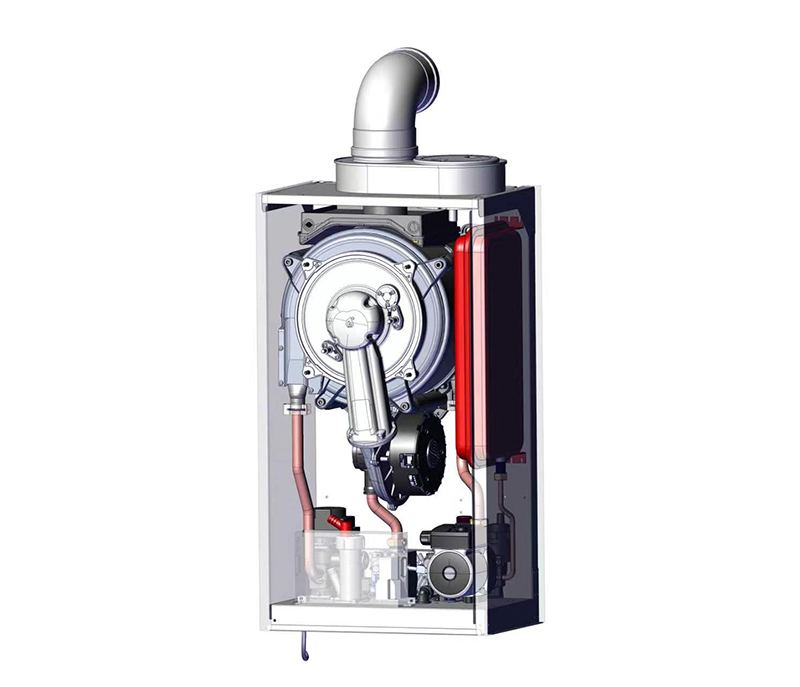

Les principaux composants importés garantissent des performances stables et une durée de vie prolongée, notamment : un échangeur de chaleur primaire d'origine italienne, un brûleur prémélangé dédié à la fibre céramique, un ventilateur à fréquence variable CC et une vanne de régulation proportionnelle de gaz SIT fabriquée en Italie. Configurations standard complètes : filtre de purification d'air externe breveté, canal d'eau sensible à la température en alliage à mémoire de forme, échangeur de chaleur secondaire à plaques en acier inoxydable, vase d'expansion du système de chauffage, boîtier en verre/métal trempé en option, manomètre et transducteur de pression d'eau, soupape de sécurité à 3 bars, vanne de vidange manuelle et ensemble d'étanchéité de détection de niveau d'eau.
